| 厚 度 | 2.0mm |
| 表面形态 | 哑光型 |
| 使用年限 | 5年以上 |
| 地坪特性 | 采用特殊防水材料及工艺施工，可密封来自地面的水气，施工完成的地面干燥洁净，无水气渗出，是目前较为理想的一种防水处理方案。 |
| 适用范围 | ①一楼，地下室等水气较重的施工区域之防水处理； |
| ②其它因各种原因需进行防水处理的区域。 |
| 施工工艺 |
| 水性树脂砂浆 |
| ①素地处理：一楼地面需已做好防水处理； |
| ②渗透性及附着力特强的水性环氧树脂底漆均匀滚涂一道，增加防水材料与地面的附着力； |
| ③将滚料添加剂倒入搅拌容器中，然后按比例一边搅拌一边加入骨料，充分搅拌并加入适量水直至无颗粒及粉团的均匀胶浆； |
| ④镘刀将胶浆均匀涂布，并控制涂层厚度，再用批刀进行表面收平，分二次施工厚度2mm以上。 |
| 聚合物水泥砂浆 |
| ①素地处理：清洗地面污渍，视素地状况打磨、除尘、清洁地面 |
| ②渗透性及附着力特强的聚合物水泥砂浆液体加入相对应的粉料，充分搅拌后均匀涂涮二及三道； |
| ③加速水泥颗粒水化和分散，大幅度减少用水量，封闭砂浆硬化后毛细孔孔道和水分蒸发留下的孔隙，使砂浆不产生干收缩裂，降低吸水率，达到防水防裂抗渗，增强之目的 |
| ④砂浆保护层或装饰层施工，须在防水层完成2天后进行。抹砂浆时，为了方便施工，应在防水层最后一遍涂刷后，立即撒上干净的中粗砂 |
|
|
| 技术指标 |
|
| 项 目 | 水性树脂砂浆 | 聚合物水泥砂浆 | | 表干时间（h) | ≤4 | ≤4 | | 实干时间（h) | ≤8 | ≤8 | | 拉伸强度/Mpa | ≥2 | ≥1.8 | | 断裂伸长率(%) |
| ≥80 | | 不透水性能 | (0.3Mpa,30min) 不透气 | (0.3Mpa,30min) 不透气 | | 潮湿基面粘接强度/Mpa) | ≥1.0 | ≥1.0 | | 抗渗性(背水面,Mpa) | ≥0.6 | ≥0.6 |
|

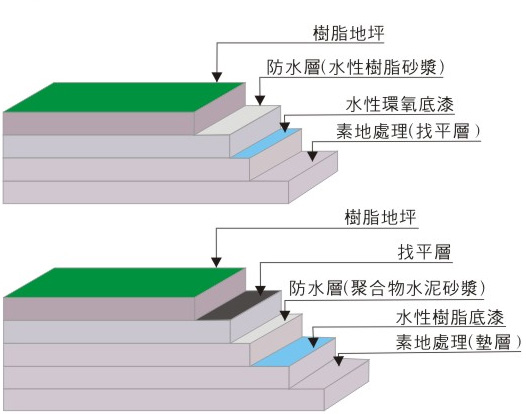

| 工艺图示 |
|
 |
