| 项 目 | 导电地网及接地线 |
| 适用范围 | 所有使用防静电（导静电）地坪的场所 |
| 施工工艺 | |
| ① | 导电地网的铜箔宽度10～20mm，厚度0.05～0.08mm； |
| ② | 导电地网的铺按2米*2米铺设成“井”字形状，筒箔交叉处粘结牢固，使整个静电地坪形成一个整体系统。 |
| ③ | 电网要求每100m2引出一个接地端子，每独立房间不得少于2个接地端子，用2.5mm2铜线连接建筑物地面 |
| ④ | 室内用6mm2的铜线把地坪上的防静电接地头全部连接。 |
| ⑤ | 室外再用16mm2的铜线连接到室外的三根钢棒上 |
| ⑥ | 使用Φ=20mm，L=1米的钢棒三根，埋入深度0.5米（顶面离地表面），间距为3米成直线排列，用16mm2铜导线串联，接地电阻可达10Ω以下 |

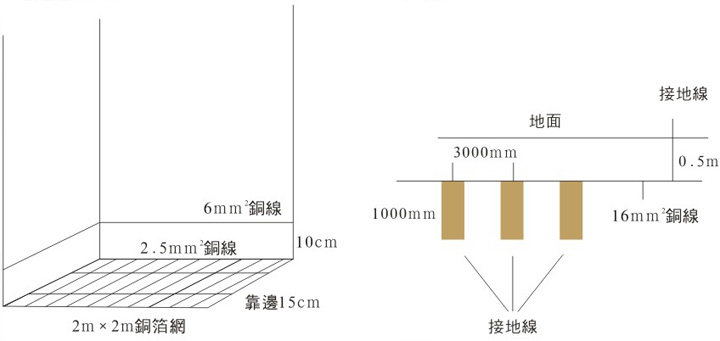

| 工艺图示 | |
 | |
