| 厚 度 | 0.5mm 1.0mm 2.0mm 3.0mm |
| 表面形态 | 自流平镘面、滚涂型、亮光型 |
| 使用年限 | 0.5mm:2年以上 1.0mm:5～8年 2.0mm:8～10年以上 3.0mm:10～15年以上 |
| 地坪特性 | 能消除及防止静电或电磁波产生，避免静电火花及电磁波干扰及破坏。 |
| 适用范围 | ①电子、计算机生产及包装区； |
| ②放置弹药、火药场所。 |
| 施工工艺 |
| ①防水处理： | 一楼地面需已做好防水处理； |
| ②素地处理： | 依素地状况做好打磨、修补、除尘； |
| ③防静电底漆： | 采用渗透性及附着力强的防静电环氧底漆滚涂一至二道，增强表面附着力； |
| ④铜箔铺设： | 导电铜箔采用井型铺设，有效排除累积之静电，并做接地处理； |
| ⑤防静电中涂： | 防静电中涂用镘刀将其均匀涂布数道； |
| ⑥防静电批土： | 防静电批土施工两道，要求达到平整无孔洞，无批刀印及砂磨印为准； |
| ⑦防静电面漆： | 防静电自流平面漆镘一道或滚涂二道，其体积/表面电阻平均系数值1X106～1X109Ω，完工后整体地面光亮洁净，颜色均一； |
| ⑧施工完成： | 24小时后方可上人，72小时后方可重压。（25℃为准，低温时开放时间需适度延长，养护期间地坪不可沾水） |
|
|
| 技术指标 |
|
| 项 目 | 指 标 | | 表干时间（h) | ≤6 | | 实干时间（h) | ≤48 | | 硬度 (滚面型) (自流平型) | (≥H ) (≥80 ) | | 耐冲击性(1kg/100cm) | 涂层无裂纹、剥落及明显变形 | | 耐磨性（750g/500r,失重,g) | ≤0.03 | | 耐水性(7d) | 不起泡,不脱落,允许轻微变色，2h后恢复 | | 耐油性 (120#汽油,7d) | 不起泡，不脱落，允许轻微变色 | | 耐碱性(20% NaOH,72h) | 不起泡，不脱落，允许轻微变色 | | 耐酸性(10% H2SO4,48h) | 不起泡，不脱落，允许轻微变色 | | 耐盐水性(3％NaCl,7d) | 不起泡，不脱落，允许轻微变色 | | 粘接强度/Mpa | ≥2.0 | | 抗压强度/Mpa | ≥70.0 | | 体积/表面电阻(Ω) | 1×106-1×109 |
|

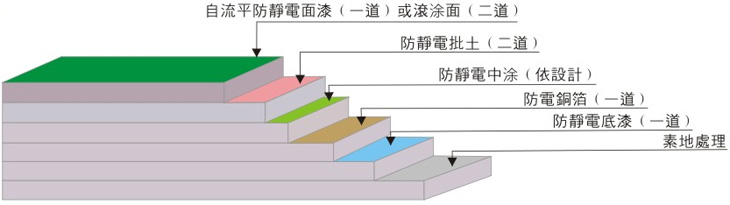

| 工艺图示 |
|
 |
